[소방전기 ] 자동화재탐지설비

자동화재탐지설비의 정의와 필요성

자동화재탐지설비는 화재 발생 시 열, 연기, 불꽃, 가스 등의 징후를 자동으로 감지하여 조기 경보를 제공함으로써 인명과 재산의 피해를 최소화하는 소방설비이다. 해당 설비는 사람이 부재한 야간이나 무인 공간에서도 24시간 자동 감지가 가능하도록 설계되어 있으며, 신속한 초기 대응을 유도한다는 점에서 방재 시스템의 핵심 요소로 꼽힌다.

자동화재탐지설비는 크게 감지기, 수신기, 발신기, 경보장치, 중계기, 전원장치 등으로 구성된다. 감지기는 화재 징후를 탐지하는 역할을 하며, 수신기는 감지기나 발신기에서 전송되는 신호를 받아 분석한 후 경보장치 및 제어설비에 명령을 전달한다. 발신기는 수동식 화재 신고장치이며, 중계기는 감지기와 수신기간의 신호를 중계하는 기능을 한다. 경보장치는 청각 또는 시각을 통해 경보를 알리고, 전원장치는 주전원과 비상전원을 모두 확보하여 정전 시에도 설비가 작동할 수 있도록 한다.

자동화재탐지설비는 다양한 환경에 적용될 수 있으며, 특히 고층 건물, 병원, 학교, 공장, 지하 공간 등 다중 이용시설에서 필수적으로 설치된다.



자동화재탐지설비의 구성요소와 기능

자동화재탐지설비는 화재 발생 시 초기 징후를 자동으로 감지하여 이를 경보로 전환하고 인명 대피 및 초기 진화를 유도하는 핵심 소방설비 중 하나로, 감지기, 수신기, 발신기, 중계기, 경보장치, 전원장치 등의 구성요소로 이루어져 있다. 이들 구성요소는 상호 유기적으로 작동하여 신속하고 정확한 화재 감지 및 경보체계를 형성한다.

먼저 감지기는 자동화재탐지설비의 가장 기본적이면서 중요한 장치로, 화재 징후를 직접 감지하는 역할을 한다.

감지기의 종류에는 정온식 열감지기, 차동식 열감지기, 광전식 연기감지기, 이온화식 연기감지기, 불꽃감지기, 가스감지기 등이 있다. 정온식 열감지기는 일정 온도에 도달했을 때 작동하며, 차동식 열감지기는 온도의 급격한 상승을 탐지하여 반응한다. 광전식 연기감지기는 연기 입자가 광선을 산란시키는 원리를, 이온화식은 연기에 의한 이온 전류 변화 원리를 이용하여 연기를 탐지한다. 불꽃감지기는 자외선(또는 적외선)을 감지하여 불꽃을 포착하며, 가스감지기는 연소 시 발생하는 특정 가스를 인식해 작동한다. 이러한 감지기들은 공간 특성과 화재의 특성에 따라 적절히 선정·설치되어야 한다.

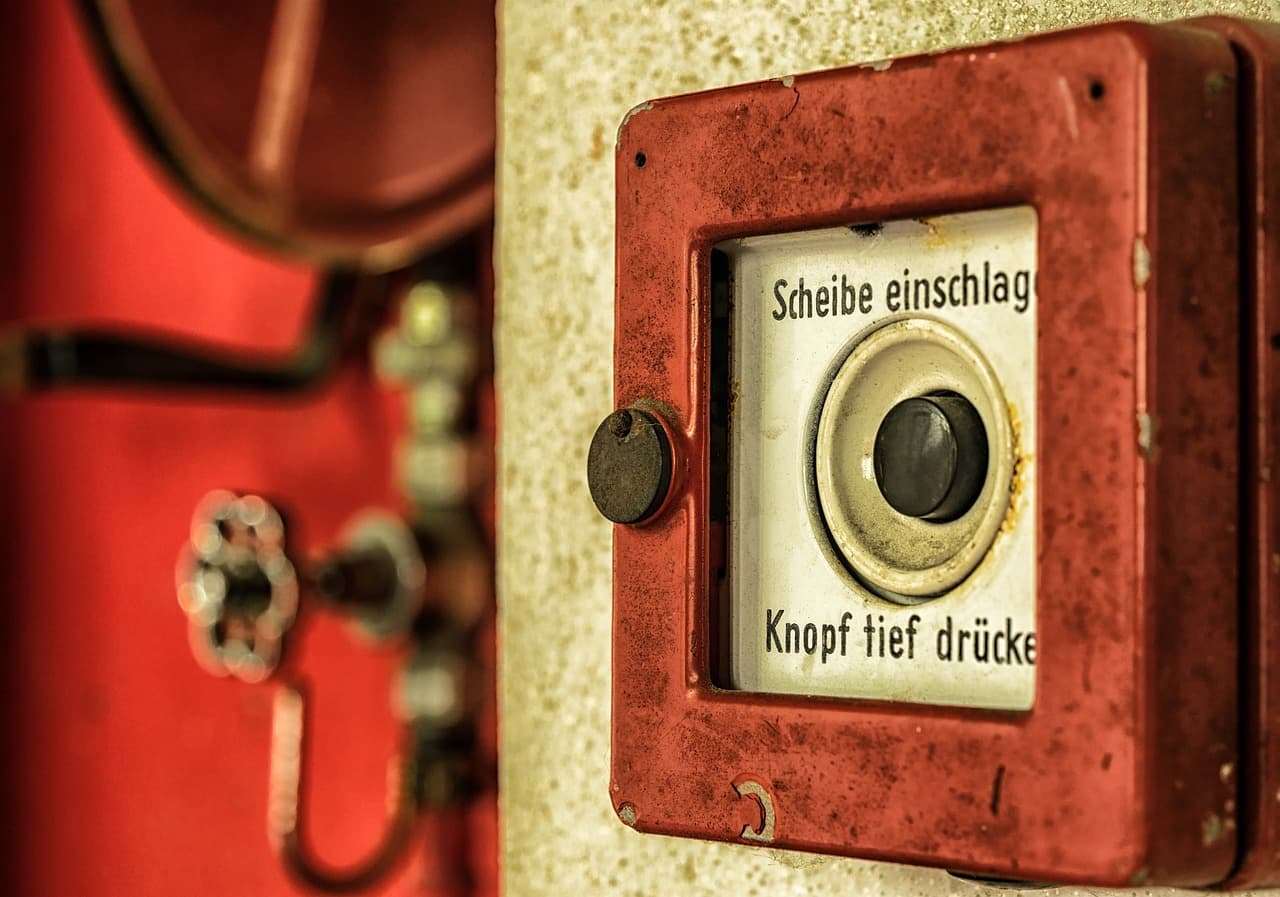

수신기는 감지기 또는 발신기로부터 신호를 수신하여 이를 해석하고 제어 명령을 내리는 중심 제어 장치이다. 감지기에서 발생된 전기 신호를 수신하여 화재 여부를 판단하고, 경보장치와 연동하여 경고음을 울리거나 경광등을 작동시킨다. 또한 수신기는 화재 발생 위치를 정확히 식별할 수 있도록 회로별, 층별로 상태를 표시하며, 최근에는 디지털 디스플레이를 통해 상세 정보와 알림을 제공하는 지능형 수신기도 보급되고 있다. 이와 함께 발신기는 사람이 직접 화재를 인지했을 때 수동으로 화재 발생 신호를 전달할 수 있는 장치로, 주로 비상 시 수동 경보 목적으로 사용된다.

중계기는 감지기와 수신기간의 거리나 회로 수가 많을 때 신호 전달을 원활하게 하기 위한 중간 장치이다. 대규모 건물이나 복잡한 구조를 가진 장소에서는 중계기를 통해 신호의 안정적인 전달과 배선을 용이하게 구성할 수 있으며, 시스템의 신뢰도를 높이는 데 기여한다.

경보장치는 수신기 또는 발신기의 명령에 따라 청각 또는 시각적 신호를 발생시켜 건물 내 모든 사람에게 화재 발생 사실을 알리는 장치이다. 대표적인 장치로는 벽부형 경종, 천정형 스피커, 경광등, 음성안내 장치 등이 있으며, 최근에는 음성 경보로 화재 발생 위치와 대피 경로를 안내하는 지능형 시스템이 확산되고 있다.

마지막으로 전원장치는 주전원과 비상전원으로 이중화되어 있으며, 정전이나 주전원 고장 시에도 설비가 정상 작동할 수 있도록 보조 전원 공급을 보장한다. 비상전원은 일반적으로 축전지(배터리)를 사용하며, 최소한 일정 시간(보통 10분 이상) 이상 설비를 작동시킬 수 있어야 한다. 전원장치의 적정 전압 유지 및 충전 상태는 수신기를 통해 지속적으로 모니터링되며, 고장 발생 시 경고 신호로 알릴 수 있도록 설계되어 있다.

이처럼 자동화재탐지설비의 구성요소는 상호 유기적으로 연결되어 있으며, 단일 장치의 이상이 전체 설비의 신뢰성에 영향을 줄 수 있으므로 각 요소의 기능을 정확히 이해하고 올바르게 설계·시공·유지하는 것이 필수적이다.



자동화재탐지설비의 설치 기준 및 법령

자동화재탐지설비의 설치 기준은 「화재예방, 소방시설 설치ㆍ유지 및 안전관리에 관한 법률」 및 시행령, 시행규칙에 상세히 명시되어 있다. 이 설비는 연면적 300㎡ 이상인 일반 건축물, 지하역사, 숙박시설, 병원, 학교, 아파트, 고층 건물 등 일정 기준 이상의 건축물에 의무적으로 설치된다. 감지기의 설치 간격은 천장 높이와 공간의 용도에 따라 달라지며, 예를 들어 정온식 열감지기는 설치 면적이 15㎡ 이내, 광전식 연기감지기는 10㎡ 이내 면적마다 설치해야 한다.

수신기는 경비실이나 방재실 등 관리자 상주 공간에 설치해야 하며, 설치된 감지기들과 연동되어 구역별 화재 감지를 실시간으로 확인할 수 있어야 한다. 또한 감지기와 수신기 간 배선은 일정한 전기적 절연 저항과 연결 방식에 따라 시공되어야 하며, 예비 전원은 축전지를 사용하여 정전 시 자동으로 비상 작동이 가능해야 한다. 발신기와 경보장치는 출입구, 복도, 계단 등 인지하기 쉬운 위치에 설치하고, 모든 기기는 점검이 용이한 장소에 배치되어야 한다. 아울러 설비의 시공 후에는 반드시 작동시험을 거쳐 적정성 여부를 검증해야 하며, 정기적인 유지관리를 통해 정상 작동 상태를 지속적으로 확인해야 한다.



자동화재탐지설비의 유지관리 및 기술 발전

자동화재탐지설비는 설치만큼이나 유지관리가 중요하다. 법적으로 연 1회 이상 정기점검을 실시해야 하며, 점검 내용은 감지기의 작동 상태, 수신기의 신호 수신 상태, 경보장치의 작동 여부, 배선 상태, 예비전원의 충전 상태 등으로 구성된다. 특히 감지기는 먼지, 오염, 습기 등 외부 환경에 민감하여 정기적인 청소와 교체가 필요하다.

수신기 역시 정전 시 비상전원이 원활히 작동하는지 확인해야 하며, 축전지 수명은 주기적으로 교체해야 한다. 최근에는 점검 이력을 자동으로 기록하고 관리자에게 알림을 전송하는 스마트 점검 시스템이 확산되고 있으며, 이를 통해 유지관리의 효율성과 정확성이 크게 향상되고 있다. 아울러 화재 발생 시 자동으로 소방서에 신고하는 기능이 포함된 통합형 시스템, 열화상 기술을 활용한 영상감지형 시스템 등 첨단 기술이 적용된 감지 설비도 개발되고 있다. 이러한 기술들은 자동화재탐지설비의 신뢰성과 정밀도를 높이는 데 기여하며, 실질적인 화재 예방과 대응 능력을 강화하는 데 큰 역할을 하고 있다. 따라서 자동화재탐지설비는 단순한 경보 장치를 넘어, 현대 방재 시스템의 핵심 인프라로서 지속적으로 진화하고 있으며, 앞으로도 법령과 기술 기준에 부합하는 설치 및 관리가 필수적이다.
